Vakuuma ķēdes pārtraucēja gaisa noplūdes (vakuuma degradācijas) pārbaudes pamatā ir četru{0}}pakāpju process: "Sākotnējā vizuālā pārbaude → Elektriskās izturības sprieguma pārbaude → Vakuuma pakāpes instrumenta pārbaude → Papildu verifikācija." Dodiet priekšroku drošai un ātrai vizuālai pārbaudei un strāvas frekvences izturības sprieguma pārbaudei, pēc tam izmantojiet profesionālus instrumentus, lai iegūtu kvantitatīvu apstiprinājumu.
Sākotnējais spriedums darbības laikā (bez strāvas padeves pārtraukuma/vienkāršs novērojums)
1. Klausieties skaņu
Normāls: atverot un aizverot, atskan tikai dzirkstoša metāliska zvanīšana.
Gaisa noplūde: svilpojoša gaisa plūsmas skaņa, klusināta izlādes skaņa, augstas-frekvences svilpojoša skaņa, kas īpaši jūtama atverot.
2. Novērojiet loku un izskatu (stikla -loka ugunsdzēšamais aparāts)
Pārlūstot, loka šķiet balta, iegarena un mirdzoša (parasti ir gaiši zila/violeta, īsa un koncentrēta).
Stikla iekšējā siena izskatās balta, aizmiglota, kondensēta, metāla apšuvums ir mainījis krāsu/nolobījies, un geteris (spoguļa virsma) izskatās balts/pazūd (parasti ir spoguļa virsma).
3. Infrasarkanā termometrija (palīgsistēma): lokālu pārkaršanu loka dzēšanas kameras vidū (temperatūras paaugstināšanās > 40K) var izraisīt iekšēja izlāde.
Drošības pasākumi strāvas padeves pārtraukuma gadījumā (nepieciešami pirms visām bezsaistes pārbaudēm)
Atvienojiet ķēdes pārtraucēja augšējos un lejupējos izolācijas slēdžus un pārbaudiet, vai visās trīs fāzēs nav sprieguma.
Aizveriet zemējuma slēdzi, nodrošiniet drošu zemējumu un atlaidiet enerģijas uzkrāšanas atsperi.
Piekariet zīmi "Neaizvērt" un nodrošiniet pareizu izolācijas aizsardzību (izolācijas cimdus un apavus).
Bezsaistes pārbaudes metodes (ranžēts pēc prioritātes)
1. Vizuāla blīvējuma pārbaude (visvienkāršākā):
Keramikas/stikla loka apvalks{0}}ugunsdzēšanas kamera: nav plaisu, bojājumu vai izlādes pēdu.
Metināto šuvju, silfonu un atloku blīvēšana: Nav eļļas traipu, putekļu uzkrāšanās, plaisas vai deformācijas (gaisa noplūdes piesaistīs putekļus).
Kustīgs kontaktstienis: pēc manuālas vilkšanas automātiski jāatsperas atpakaļ (ja ārējais atmosfēras spiediens ir normāls, tad, ja vakuums neizdodas, atspere nenotiks vāja/neatgriezīsies).
2. Strāvas frekvences izturības sprieguma tests (visbiežāk izmanto, lai noteiktu nopietnu gāzes noplūdi)
Elektroinstalācija: kad ķēdes pārtraucējs ir atvērts, starp kontaktiem pieslēdziet augstas jaudas frekvences spriegumu (piem., 42kV/1min 10kV ķēdes pārtraucējam).
Kritēriji:
Iziet: bez bojājumiem, bez pārslēgšanās, stabila strāva.
Noplūde: Tūlītējs pārrāvums, nepārtraukts uzliesmojums un strāvas pieaugums norāda, ka vakuuma līmenis ir zemāks par 10⁻³Pa, tādēļ ir nepieciešama nomaiņa.
Uzmanību: Pēc testa lēnām samaziniet spriegumu līdz nullei, lai nodrošinātu pilnīgu izlādi un izvairītos no atlikušā sprieguma, kas izraisa traumas.

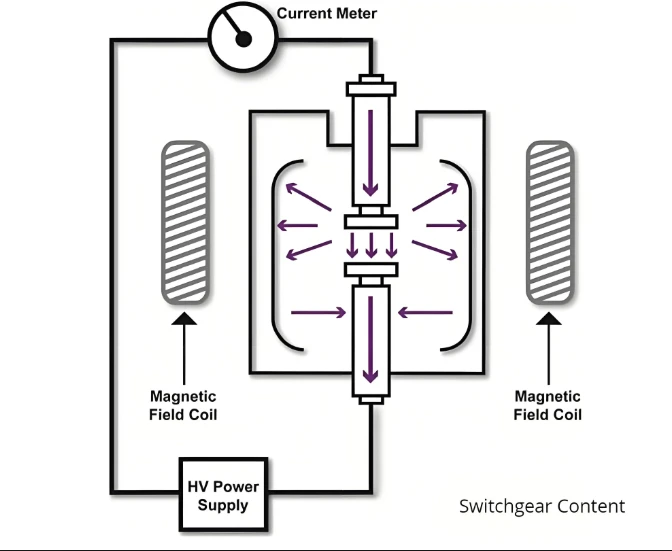

3. Vakuuma pakāpes testeris (magnētiski kontrolētas izlādes metode, kvantitatīvā noteikšana)
Princips: Magnētiskais lauks + elektriskais lauks ierosina atlikušo gāzi jonizēt; vakuuma līmeni aprēķina, mērot jonu strāvu.
Standarts: Normāls Lielāks vai vienāds ar 1×10⁻⁴Pa; ×10⁻³Pa nepieciešama nomaiņa.
Priekšrocības: nebojā loka-dzēšanas kameru, precīzi kvantitatīvi mērījumi, var pārbaudīt gan tiešraidē, gan bezsaistē, padarot to par vēlamo izvēli precīzai pārbaudei uz vietas.
4. Dzirksteļu testa metode (stikla korpusiem, vienkārša kvalitatīva analīze)
Pārvietojiet augstfrekvences{0}}dzirksteļu testeri pa stikla virsmu:
Normāls: nav dzirksteles / vājš zils punkts.
Noplūde: Spilgta dzirkstele, pārvietojas pa iekšējo sienu; jo zemāks vakuums, jo stiprāka dzirkstele.
5. Kontaktpretestība/izolācijas pretestība (papildu atsauce)
Kontakta pretestība: Neparasti palielināta (salīdziniet ar vēsturiskajām vērtībām), iespējams, vakuuma nolietošanās vai kontakta oksidācijas dēļ.
Izolācijas pretestība: Galvenā ķēde ar zemi zem 1000MΩ (2500V megohmetrs); ir nepieciešams papildu apstiprinājums ar izturības sprieguma pārbaudi.
Izplatīti nepareizi priekšstati un piesardzības pasākumi
Paļaujoties tikai uz izskatu: keramikas korpusa loka{0}}dzēšanas kameras nevar novērtēt tikai pēc izskata; ir nepieciešama sprieguma vai instrumentu pārbaude.
Sprieguma izturības tests: nopietna vakuuma pasliktināšanās var izraisīt bojājumus un kontaktu bojājumus; vispirms ieteicams veikt instrumentu pārbaudi, pēc tam izturēt sprieguma pārbaudi.
Sprieduma un izskatīšanas procedūra
Neparasts troksnis/loka darbības laikā → Izslēgšana un vizuāla pārbaude → Strāvas frekvences izturības sprieguma pārbaude → Vakuuma pakāpes testera apstiprinājums.
Vakuuma pakāpe ** Lielāka vai vienāda ar 1 × 10⁻⁴Pa**: parasta, periodiska atkārtota{2}}pārbaude.
1×10⁻⁴Pa ~ 1×10⁻³Pa: Brīdinājums, saīsiniet testēšanas ciklu.
＜1×10⁻³Pa: noplūdes kļūme, nekavējoties nomainiet loka dzēšanas kameru.

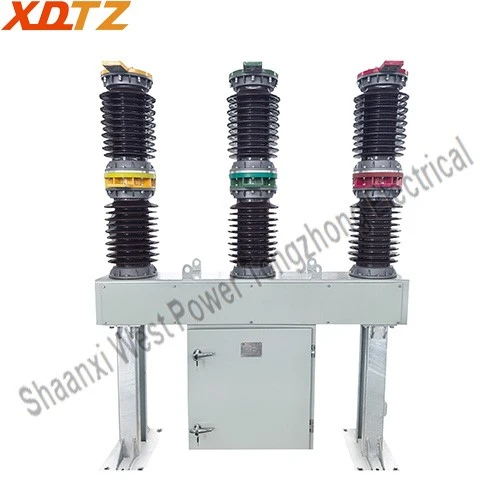

ZW7-40.5 āra vakuuma ķēdes pārtraucējs
ZW7-40.5 āra vakuuma ķēdes pārtraucējsir trīs-fāzu maiņstrāvas 50 Hz āra iekārta ar 40,5 kV nominālo spriegumu. Šo produktu var izmantot, lai izveidotu un pārtrauktu slodzes strāvu, pārslodzes strāvu un īssavienojuma strāvu-. Produktam ir racionāla struktūra un vienkārša apkope, ar iespēju aprīkot strāvas transformatorus, kas nodrošina vairākas konfigurācijas un tinumus, lai apmierinātu dažādas mērīšanas, mērīšanas un aizsardzības vajadzības.
Tehniskie parametri:
1. Nominālais spriegums: 40,5kV
2. Darbības mehānisms: Moduļu darbības mehānisms.
3. Uzstādīšanas metode: Fiksēta uzstādīšana ar āra atbalstu.
4. Produkta atbilstība standartiem: GB/T1984-2014, GB/T11022-2011.
5. Produkta priekšrocības: E2-C2-M2 veiktspēja, ērta apkope, standartizēts āra dizains, plašs lietojumu klāsts.
