Vai strāvas slēdžiem, kas pievienoti vienai kopnei, viena atslēgšana ietekmēs blakus esošos slēdžus? - Emuārs

Kā elektroenerģijas sadales sistēmas galvenais aizsardzības aprīkojumsvakuuma ķēdes pārtraucējsdarbības uzticamība tieši ietekmē barošanas avota drošību. Kad avakuuma ķēdes pārtraucējstajos pašos autobusa reisos vainas dēļ "pasliktinās" blakus esošos slēdžus? Tas nav vienkāršs pareizais vai nepareizs jautājums, bet ir atkarīgs no darbības apstākļiem un aizsardzības sadarbības.

Tālāk ir sniegts ievads pa vienam no trim aspektiem: parastā, neparastā un netiešā ietekme.

I. Normāls stāvoklis – nav savstarpējas iejaukšanās

Normālas energosistēmas darbības laikā releja aizsardzība darbojas pēc "selektivitātes" principa, ti, defekti jānovērš ar aizsargierīci, kas ir vistuvāk bojājuma vietai. Ja atzarojuma ķēdē rodas kļūme,vakuuma ķēdes pārtraucējsuz šī atzara nostrādās pats, un tā vakuuma pārtraucēja pārrāvuma spēja ātri nodzēš loku un novērš kļūdu. Citsvakuuma automātiskie slēdžiuz vienas un tās pašas kopnes paliek normālā darbībā bez savstarpējiem traucējumiem.

II. Nenormāls stāvoklis – slēdža atteices aizsardzība var ietekmēt blakus esošos vakuuma slēdžus

Kad bojātā zara aizsardzība darbojas pareizi, betvakuuma ķēdes pārtraucējsneizdodas atslēgt iestrēguša darbības mehānisma, sekundārās vadības ķēdes bojājuma vai vakuuma pakāpes samazināšanās dēļ, kas izraisa pārtraukuma atteici, tiks iedarbināta slēdža atteices aizsardzība. Šajā brīdī atteices aizsardzība atslēgs citus blakus esošosvakuuma automātiskie slēdžiuz tās pašas kopnes ar īsu laika aizkavi, lai novērstu īssavienojuma kļūmi-un novērstu negadījuma paplašināšanos.

III. Netieša ietekme – kopņu sprieguma svārstības var izraisīt blakus esošo vakuuma slēdžu nejaušu atslēgšanos

Līnijas defekta dzēšanas laikā var rasties pārejošas sprieguma svārstības uz saistītās kopnes, kas var traucēt citu iekārtu vadības blokiem.vakuuma automātiskie slēdžisavienots ar to pašu kopni, izraisot netīšu atslēgšanos. Galvenais, lai izvairītos no kaskādes paklupšanas, ir: pareizi koordinēt aizsardzības iestatījumusvakuuma automātiskie slēdživisos līmeņos, lai nodrošinātu, ka augšteces un lejteces ierīču raksturlīknes nekrustojas; un regulāri pārbaudot vakuuma pārtraucēju vakuuma pakāpi un pārbaudot kontaktu nodiluma pakāpi.

Visbeidzot, normālos apstākļosvakuuma automātiskie slēdžiuz vienas kopnes netraucē viens otram, izmantojot selektīvu aizsardzību; tikai neparastos apstākļos, piemēram, neveiksmes gadījumāvakuuma ķēdes pārtraucējsiedarboties radīs slēdža atteices aizsardzība blakusvakuuma automātiskie slēdžipaklupt.

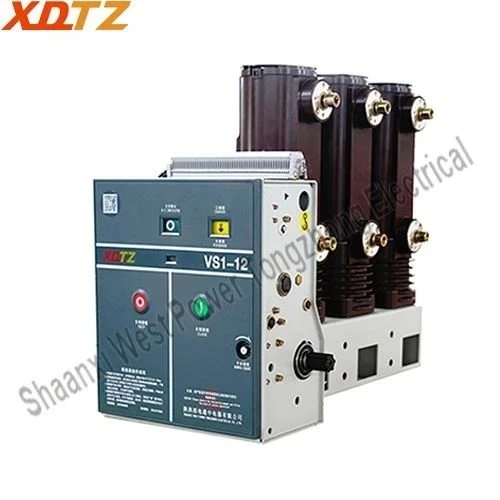

Ja vēlaties uzzināt vairāk par VS1-12 1250Vakuuma ķēdes pārtraucējs ar sānu darbības mehānismu lūdzu, sazinieties ar mums jebkurā laikā.
